當前位置：首頁 > 產品中心 > 自吸泵

ZX型臥式自吸離心泵

材質范圍 : 鑄鐵,不銹鋼
電機類型 : 普通,防爆,變頻
自吸高度 : 6.5(m)
聯系電話：021-57648032

邦泉優勢：

質量穩定，常規產品全部現貨供應
 各種材質、非常規產品皆可訂做

產品概述適用范圍型號意義性能參數

ZX臥式自吸離心泵產品概述
本公司生產的ZX系列自吸泵自吸能力高。如改用耐腐蝕機械密封和不銹鋼材質可以打化工、制藥廠中的一些酸堿的介質。

ZX臥式自吸離心泵原理
由于泵殼的特殊設計。其密封性能較一般的離心泵高，且電機停運后泵殼里的水不會自動排空，電機帶動渦輪高速旋轉，迅速使泵內形成負壓(真空)。利用大氣壓將水壓至泵殼，后再離心揚程。所以，自吸泵的吸程不會超過一個大氣壓，一般吸程都在3～7米以內。自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。

ZX臥式自吸離心泵產品特點
1、該泵具有自吸功能，管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引液即可具有“一次引流、終身自吸”功能。因此既簡化了管路系統，又改善了勞動條件。
2、具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長。
ZX臥式自吸離心泵工作條件
流量：3～500m 3 /h
揚程：10~80m
環境溫度：≤50℃
介質溫度：≤100℃
介質密度：≤1.24×10 3 kg/m 3

ZX臥式自吸離心泵結構圖

序號 No.	部件名稱 Name of parts	序號No.	部件名稱Name of parts
1	進口接管 Inlet connection	5	葉輪 Impeller
2	進口單向閥 outlet check valve	6	機械密封Mechanical seal
3	出水接管 outlet connection	7	軸承座 Bearing seat
4	泵體 pump body	8	泵軸 Shaft

ZX臥式自吸離心泵產品用途
①適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
②適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
③ 裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農場、苗圃、果園、茶園的良好機具。
④可和任何型號、規格的壓濾機配套使用,將漿料送帶濾機進行壓濾的配套泵種。

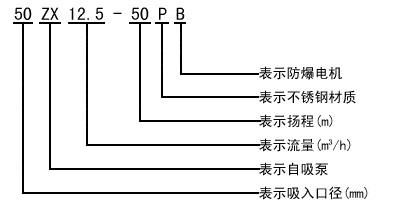

ZX臥式自吸離心泵型號意義

ZX臥式自吸離心泵型號意義

ZX臥式自吸離心泵性能參數

型號	流量		揚程	吸上高度 (m)	轉速 (r/min)	自吸時間（min/5m）	功率（KW）
型號	(m3/h)	（L/S）	揚程	吸上高度 (m)	轉速 (r/min)	自吸時間（min/5m）	軸功率	電機功率
25ZX3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	0.75
25ZX3.2-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.1
40ZX6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	11
40ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5
50ZX18-20	18	5	20	6.5	2900	1.9	1.8	2.2
50ZX12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3
50ZX20-30	20	5.6	30	6.5	2900	1.5	2.6	4
50ZX14-35	14	3.9	35	6.5	2900	1.5	2.7	4
50ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5
50ZX15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5
50ZX20-75	20	5.6	75	6.5	2900	1.3	9.8	11
65ZX30-15	30	8.3	15	6.5	2900	2	1.9	3
65ZX25-32	25	6.9	32	6	2900	1.5	4.4	5.5
80ZX35-13	35	9.7	13	6	2900	3.4	1.9	3
80ZX43-17	43	12	17	6	2900	1.8	3.1	4
80ZX40-22	40	11.1	22	6	2900	1.9	4.4	5.5
80ZX50-25	50	13.9	25	6	2900	1.5	5.2	7.5
80ZX50-32	50	13.9	32	6	2900	1.5	6.8	7.5
80ZX60-55	60	16.7	55	6	2900	1.5	15	18.5
80ZX60-70	60	16.7	70	6	2900	1.2	20.1	22
100ZX100-20	100	27.8	20	6	2900	1.8	7.8	11
100ZX100-40	100	27.8	40	6	2900	1.8	16.3	22
100ZX100-65	100	27.8	65	6	2900	1.8	27.7	30
100ZX70-75	70	19.4	75	6	2900	1.8	24.2	30
150ZX170-55	170	47.2	55	5	2900	1.8	39.2	45
150ZX170-65	170	47.2	65	5	2900	1.3	46.3	55
150ZX160-80	160	44.4	80	5	2900	1.2	53.6	55
200ZX400-32	400	111.1	32	5	1450	2	52.1	55
200ZX280-63	280	77.8	63	5	1450	1.5	73.9	90
200ZX350-65	350	97.2	65	5	1450	1.5	97.2	110
250ZX550-32	550	152.8	32	5	1450	2	72.3	75
250ZX400-50	400	111.1	50	5	1450	2	80	90
250ZX450-55	450	125	55	5	1450	2	102.1	110
250ZX400-75	400	111.1	75	5	1450	1.5	125.6	132
300ZX600-32	600	166.7	32	5	1450	2	79.2	90
300ZX500-50	500	138.9	50	5	1450	2	104.6	110
300ZX550-55	550	152.8	55	5	1450	2	117.6	132
